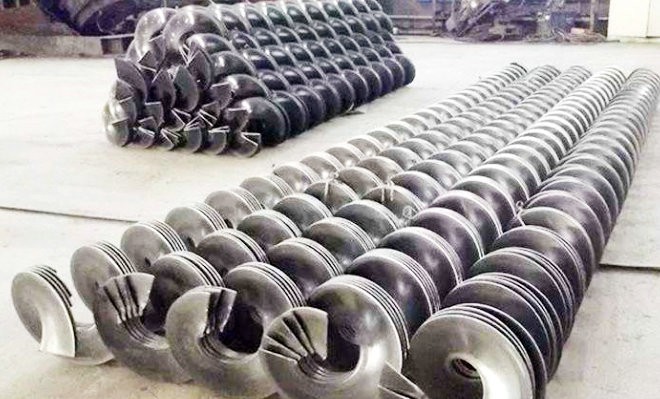

螺旋絞龍葉片的下料方法

　　螺旋絞龍葉片是圓柱形螺旋輸送機的主要部件，它與螺紋一樣有單、雙線，左、右旋之分。單線螺旋螺距等于導程，雙線螺旋螺距等于1/2導程，螺旋葉片通常按一個螺距或稍大于一個導程的螺旋面展開下料，彎曲成形后，再在機軸上拼接成連續的螺旋面。
　　三角形法是將螺旋面分成若干個三角形面，并將每一個三角形面近似地看作平面，求出實形。然后再將這些三角形的實形依次拼接在一起，即為螺旋面的展開圖。

　　螺旋絞龍葉片用正螺旋面的內、外直徑d、D畫出俯視圖，十二等分俯視圖內、外圓周，等分點分別為0、2、4·12和1、3、5…13。以點劃線和細實線交替連接各點。在主視圖取h等于螺距，并十二等分，由等分點引水平線，與俯視圖內、外圓周等分點所引上垂線得對應交點，區別內、外圓將各交點連成兩條螺旋線，完成主視圖。

　　求實長，作展開。從主視、俯視圖不難看出，螺旋絞龍葉片面上各三角形的細實線邊為水平線，其水平投影反映實長，且各線實長相等；各點劃線及內、外圓的等分弧為一般位置直線和曲線，投影不反映實長，可用直角三角形法求出。
